光纖UV固化涂層需要注意的幾個(gè)因素！

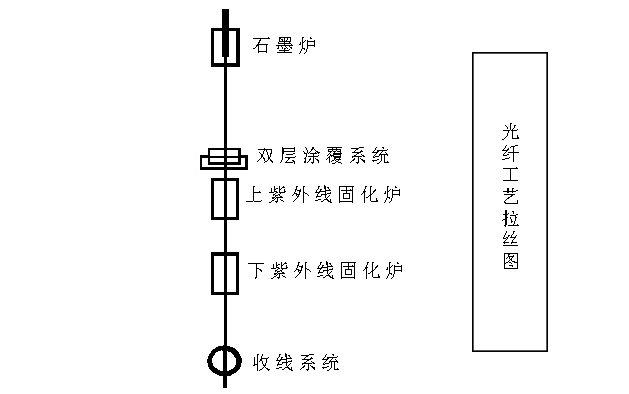

近年來(lái), 光纖通信技術(shù)有了飛速的發(fā)展,與其它通信方法相比,光纖通信具有通信容量大、傳輸距離遠(yuǎn)、抗電磁干擾、通話(huà)清晰等優(yōu)點(diǎn),因而得到了廣泛的應(yīng)用。對(duì)現(xiàn)有設(shè)備進(jìn)行改造擴(kuò)大生產(chǎn)量是各光纖廠家順應(yīng)市場(chǎng),降低成本見(jiàn)效最快的方法。本文對(duì)設(shè)備改造中所用的幾種改進(jìn)光纖固化的方案進(jìn)行了總結(jié)。通常光纖拉絲工藝如圖1所示。
1.1上下紫外光固化爐輸出功率的匹配
固化爐的輸出功率決定了光纖在固化過(guò)程中所 能接收的最大能量值。 在拉絲速度一定 (> 600m/ m in ) 的情況下, 分別調(diào)節(jié)上下固化爐的輸出功率, 使其在 80W/cm、120W/cm、160W /cm之間進(jìn)行變化, 以期獲得最佳匹配 (參見(jiàn)下表)。 從表中可以看 出, 當(dāng)上下紫外光固化爐的輸出功率都在 160W/cm時(shí), 光纖涂層固化度在設(shè)備允許的范圍內(nèi)是最佳的。 但是當(dāng)我們將拉絲速度提高 (>900m/m in) 時(shí), 即使 上下固化爐的輸出功率都在 160W/cm時(shí), 固化度 仍 達(dá)不到光纖的最低要求 ( 光纖?涂 層拔出力≥7. 1N )。
1. 2 紫外燈管的選用
波長(zhǎng)為 200～ 400nm 的光波都稱(chēng)為紫外光。 在 光纖生產(chǎn)中用的紫外燈大多數(shù)是中壓汞燈, 雖然在 激發(fā)下都能發(fā)出紫外光, 但由于紫外燈管內(nèi)摻雜的 元素不同, 發(fā)出的紫外光的能量分布也不同, 即紫外 光在某個(gè)波長(zhǎng)的能量較集中, 因此同是紫外燈也有 所不同。 在選用燈管時(shí), 一定要注意其能量分布, 看 其能量集中的波長(zhǎng)是否與涂料中光敏劑的敏感波長(zhǎng) 相符。 通過(guò)不同摻雜燈管對(duì)光纖涂層固化度的影響 的試驗(yàn)得知, 與光敏劑的敏感波長(zhǎng)不相符的燈管會(huì)導(dǎo)致固化失敗。
1. 3 固化爐內(nèi)溫度的控制
溫度能影響光固化速率乃至涂層的最終固化程 度, 一般用于光固化的高強(qiáng)度中壓汞弧燈, 除了發(fā)出 紫外輻射光外, 還有紅外輻射光, 這兩者對(duì)光敏涂料 的固化都有影響。 在鏈反應(yīng)過(guò)程中產(chǎn)生的聚合熱及 光源中的紅外輻照熱都會(huì)被涂層吸收, 進(jìn)而加速自 由基反應(yīng), 進(jìn)一步增加溫度效應(yīng), 最終加速了固化反 應(yīng), 提高了固化程度[ 4 ]。為了找出溫度和固化度之間 在特定條件下的關(guān)系, 我們?cè)诤愣ǖ睦z速度和相 同的紫外光輸出功率下, 通過(guò)調(diào)節(jié)固化爐的排風(fēng)來(lái) 控制爐內(nèi)的溫度, 做了一系列的試驗(yàn), 從多組試驗(yàn)中 取出 10 組有效數(shù)據(jù)繪于圖 2 中。

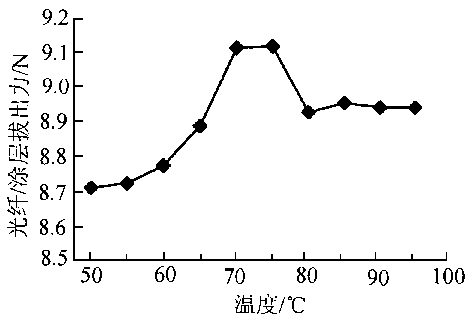

圖 2 溫度與光纖?涂層拔出力的關(guān)系
從圖 2 中可以明顯看出, 排風(fēng)溫度控制在 65～ 75 °C 時(shí), 固化度 (用光纖?涂層拔出力來(lái)衡量) 較大, 但是溫度對(duì)固化度的影響小于 5%。 可知溫度對(duì)光 纖固化度的優(yōu)化影響不大。
1. 4紫外光固化爐中心管中氣體組分的調(diào)節(jié)
紫外光固化爐中心管中氣體組分對(duì)涂層固化度 的影響可有兩種調(diào)節(jié)途徑: 1) 通過(guò)調(diào)節(jié)涂料中光引發(fā)劑的濃度來(lái)適應(yīng)中心管中氣體組分; 2) 通過(guò)調(diào)節(jié) 中心管中的氣體組分來(lái)適應(yīng)含一定濃度光引發(fā)劑的 涂料。 一般來(lái)講, 后一種途徑在生產(chǎn)中較常用, 因?yàn)?調(diào)節(jié)氣體成分比調(diào)節(jié)涂料的組分容易辦到。通常中心管中通入的氣體主要是惰性氣體 (如 氮?dú)?/span>) 以及極少量的氧氣, 惰性氣體能起降低固化所 需的能量和排除氧氣的作用, 如有氧的存在將增加 介質(zhì)與涂層表面間的鏈終反應(yīng), 即氧氣在光纖涂料 的固化過(guò)程中起著阻聚作用, 因此除氧能提高涂層 表面的抗劃傷性。 若光纖是在通空氣的中心管中固 化, 由于空氣中氧的含量很高(21% ) , 在氧的作用下 常會(huì)導(dǎo)致下層已固化, 表層仍未固化而發(fā)粘。從這個(gè) 角度來(lái)講, 要盡量減少中心管內(nèi)氣體中氧的含量。然 而若在上下固化爐的中心管通入純凈的氮?dú)?/span>, 則會(huì) 導(dǎo)致光纖表面固化程度太高, 影響拉絲后道著色工 藝。 這是因?yàn)?/span>, 光纖通過(guò)固化爐時(shí), 涂料中會(huì)有揮發(fā) 性物質(zhì)揮發(fā)出來(lái), 凝結(jié)在中心管內(nèi)壁而影響紫外光 的透射率。因此要適量增加氧的比例, 通過(guò)氧與揮發(fā) 性物質(zhì)反應(yīng), 所產(chǎn)生的反應(yīng)產(chǎn)物隨排風(fēng)排出, 從而保 持中心管的清潔。通過(guò)大量的試驗(yàn)得知, 將氧氣含量 控 制 在 1%～ 1. 5% 時(shí), 光 纖 涂 層 的 固 化 度 較 理 想[ 1～ 3 ]。
1. 5兩個(gè)紫外光固化爐之間的間距調(diào)節(jié)
從國(guó)外光纖生產(chǎn)廠家的經(jīng)驗(yàn)得知, 兩個(gè)紫外光 固化爐之間的最優(yōu)間距是 0. 7m 左右。 由于是對(duì)現(xiàn) 有設(shè)備進(jìn)行改造, 故不可能達(dá)到該最優(yōu)距離, 我們還 是盡量拉大兩個(gè)紫外光固化爐之間的間距, 使其從 0. 2m 增加到 0. 35m 左右。經(jīng)過(guò)一系列的試驗(yàn), 結(jié)果 表明光纖涂層的固化度提高了 5% , 可見(jiàn)適當(dāng)拉大 兩紫外光固化爐之間的間距有助于提高固化度。
1. 6 增加新的紫外光固化爐
增加新的紫外光固化爐一方面可以增加光纖在 紫外光中曝露的時(shí)間, 另一方面通過(guò)選擇高強(qiáng)度的 紫外光源來(lái)增加拉絲線(xiàn)上的紫外光輸出強(qiáng)度, 進(jìn)而 增加固化速度和固化深
本文鏈接：
關(guān)注微信
